电力高压试验变压器的特征介绍

电力高压试验变压器特征

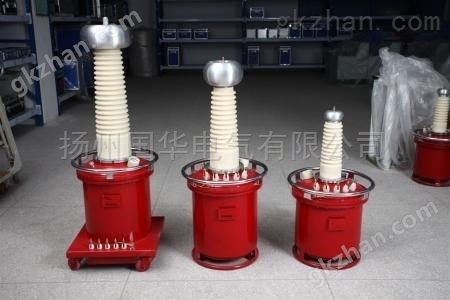

采用轴对称不等边八角形外壳*结构方式；可输出双高压。 油箱内油面低于油箱沿，避免了漏油现象。

接线柱在箱盖上，避免了碰撞，提高了机械和电气性能。

选材优良，质量可靠，年稳定性好；

电压裕度大，电量声小，局放小；

采用新式绝缘材料，体积小，重量轻。

参数

◆ 输入电压：AC（0～200）V 或（0～400）V。

◆ 输出电压：AC（0～200） KV 或DC（0～280）KV。

◆额定电容量：1~400kVA；

容量选择

标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

式中： Pn----标称试验变压器容量（kVA）

Vn-----试验变压器的额定输出高压的有效值（kV）

K------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct-----被试品的电容量（PF）

ω----角频率， ω=2πf， f----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子 几十微法

简单的分级套管 100 – 1000PF

电压互感器 200 – 500PF

电力变压器 < 1000kVA - 1000PF

> 1000kVA 1000 – 10000PF

高压电力电缆和油浸纸绝缘 250 – 300PF/m

气体绝缘 - 60PF/m

封闭变电站，SF6气体绝缘 100 – 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50–100kV K=4

Vn = 150–300kV K=3

Vn > 300kV K=2
