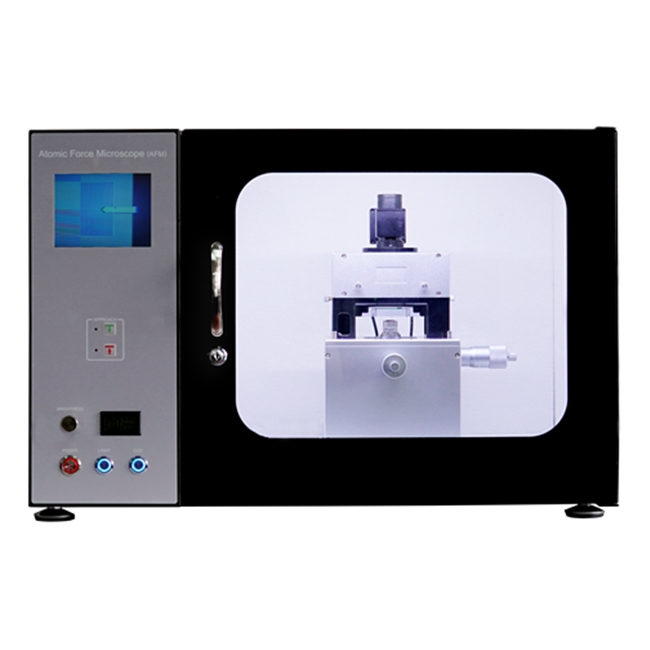

原子力显微镜（AFM）作为一种基于原子间相互作用力的高分辨率显微技术，能够在纳米至亚纳米尺度上对样品表面进行三维形貌观测，并同步测量多种物理化学性质。
一、表面形貌与三维结构表征
1.高分辨率成像
AFM通过探针与样品表面的原子间作用力（如范德华力、静电力）扫描样品，实现原子级分辨率成像。横向分辨率可达0.1-0.2纳米，纵向分辨率达0.01纳米，远超光学显微镜和传统电子显微镜。
应用场景：观察纳米材料（如石墨烯、碳纳米管）、生物分子（如DNA、蛋白质）、聚合物薄膜等表面的微观结构。
功能扩展：轻敲模式可减少对软样品的损伤，适用于生物样本成像；相位模式通过检测探针振动相位变化，可区分样品组分、硬度等性质。
2.三维形貌重建
AFM逐点测量样品表面高度信息，生成真实的三维形貌图，直观展示表面粗糙度、台阶高度、孔洞深度等特征。
数据分析：可计算表面平均粗糙度（Ra）、均方根粗糙度（Rq）等参数，量化表面形貌特征。
3.动态过程观测
AFM可在液体环境或控制温度、气氛的条件下实时观察样品表面的动态变化，如：
纳米颗粒的自组装过程；
聚合物的相分离现象；
生物分子的相互作用（如DNA杂交、蛋白质折叠）。
二、力学性能表征
1.力-距离曲线分析
AFM通过测量探针与样品表面的力-距离曲线，可获取以下力学参数：
弹性模量：反映材料抵抗变形的能力；
硬度：表征材料抵抗局部压入的能力；
粘附力：描述探针与样品表面间的吸引力；
能量耗散：反映材料在形变过程中的能量损失。
应用场景：研究聚合物薄膜的力学分布、生物分子的相互作用力等。
2.纳米力学映射
AFM可在扫描过程中同步记录力学参数，生成力学分布图，揭示样品表面力学性质的异质性。
应用场景：分析材料腐蚀、磨损等过程的表面演化。
1.导电原子力显微镜（cAFM）
通过导电探针测量样品表面的电流分布，表征材料的导电性、局部电导率等电学性质。
应用场景：研究半导体器件的导电通道、纳米材料的电输运性质。
2.开尔文探针力显微镜（KPFM）
测量样品表面的接触电势差（CPD），表征表面电势分布、电荷运输等电学性质。
应用场景：分析太阳能电池中载流子分离与复合、有机光伏材料的相分离形貌。
3.磁力显微镜（MFM）
利用磁性探针检测样品表面的磁力梯度，表征磁畴结构、磁性颗粒分布等磁学性质。
应用场景：研究磁性材料的磁畴成像、数据存储介质的磁记录特性。
四、原子力显微镜多功能集成与扩展应用
1.多模式联用
AFM可与其他技术（如拉曼光谱、荧光显微镜）联用，实现形貌与化学成分、光学性质的同步表征。
AFM-拉曼联用：同时获取样品表面的形貌与化学键信息；
AFM-荧光联用：研究生物分子的形貌与荧光标记位置。
2.纳米操纵与加工
AFM探针可作为“纳米笔”，通过施加力或电场对样品表面进行局部修饰，如：
排列纳米线、刻蚀纳米孔；
修复DNA损伤或构建纳米结构。
3.环境适应性
AFM可在真空、液体、高温等特殊条件下工作，支持原位动态分析。
应用场景：研究电化学反应中电极表面的形貌演变、锂离子电池电极材料的充放电过程。
